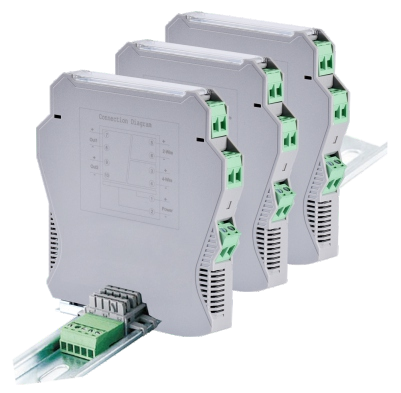

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

概述

无源隔离器实现4~20mADC电流信号隔离传输。输入 和输出之间相互隔离，增强控制系统抗干扰能力。不需要 工作电源。支持Hart信号双向传输。

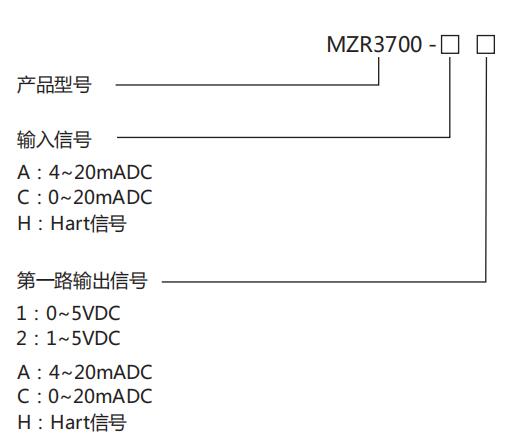

选型代码

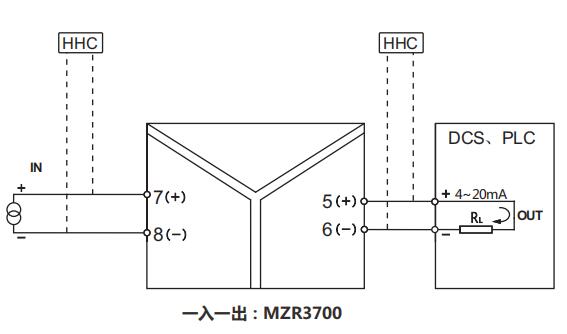

接线图

主要技术规格

输入规格：输入电流：DC4~20mA、DC0~20mA

允许最大电流：DC30mA

允许最高电压YDC30V

输出规格：电压损耗Y3.0V

最大负载电阻Y1000Q

实际负载能力：二（输入电压30）/0.02

HART通讯规格：频带：500Hz~10KHz（-6dB的范围） 传输增益：约-3dB（在lK~3KHz的范围内） 通讯方向：双向

传输精度：0.1% F?S （负载为250Q时）

负载变动影响：±0.1%（负载变化300Q）

响应时间：＜25mS

温度漂移：±50ppm「C

环境温度：-25~60。。

湿度范围：0~90%RH（无冷凝）

安装方式：DIN标准导规

重量：约100g

绝缘电阻：2100MQ/500VDC

绝缘强度：1500VAC/1min

订货注意事项

1. 机型代码（例如：MZR3700-AA ）

2. 如有特殊要求，请注明。
