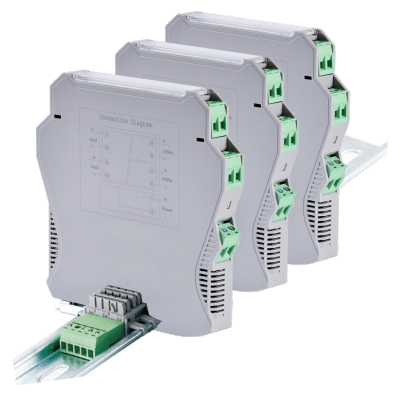

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

概述

无源配电器为现场的二线制变送器供电，并传输其信 号，输出回路供电。输入和输出之间相互隔离，增强控制 系统抗干扰能力。不需要工作电源。支持Hart信号双向传输。

选型代码

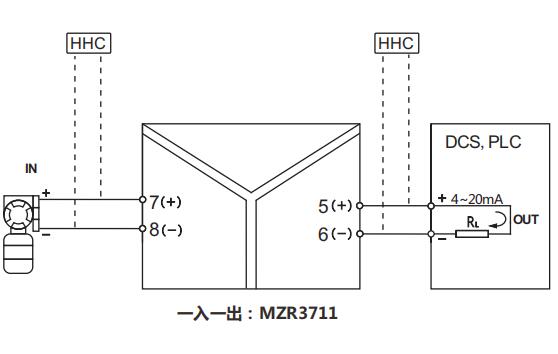

接线图

主要技术规格

为变送器供电：电源范围：输出端子电压-3.0V

电流容量：DC22mA以下

过载保护：约DC30mA

输出规格：输出形式：二线制电流环DC4~20mA。

回路供电：DC17-32V

最大输出电流：DC30mA

HART通讯规格：只可以在第一路输出和输入之间HART通讯

频带：500Hz~10KHz（-6dB的范围）

传输增益：约-3dB（在1K~3KHz的范围内） 通讯方向：双向

传输精度：0.1% F?S

温度漂移：±50ppm/=C

电源变动影响：±0.1%（允许范围内）

响应时间：＜25mS

环境温度：-25~60C

湿度范围：0~90%RH（无冷凝）

安装方式：DIN标准导规

重量：约100g

绝缘电阻：＞100MQ/500VDC

绝缘强度：1500VAC/1min

订货注意事项

1. 机型代码（例如：MZR3711-AA ）

2. 如有特殊要求，请注明。
