产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

概述

无源热电偶温度变送器将热电偶温度传感器信号转换成 DC4~20mA电流信号。输入和输出之间相互隔离，增强控制 系统抗干扰能力。回路供电。可选择HART通信功能，需在订 货时说明。

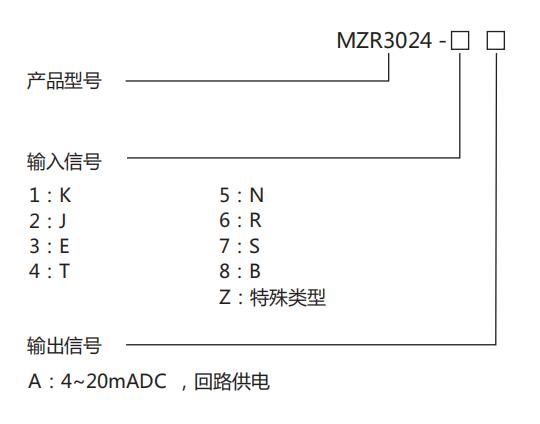

选型代码

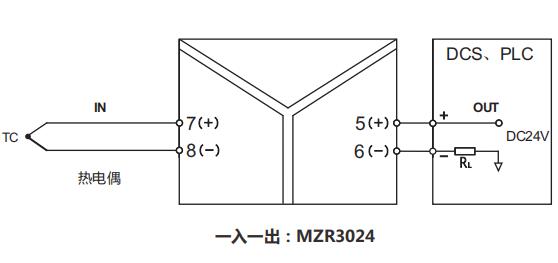

接线图

主要技术规格

输入规格：热电阻：PtIOO、Ni1000x Cu50、Cu100等（其他温度传感器可定制）

量程：热电阻的任意量程。

传感器熔断处理：输出为最大电流。

激励电流：1mA

引线电阻：0~20Q

输出规格：输出形式：二线制电流环DC4~20mA。

回路供电：DC12~36V

最大输出电流：DC25mA

负载能力：=（供电电压-12）/0.02

传输精度：0.1% F-S

温度漂移：±50ppm/°C

电源变动影响：±0.1%（允许电压范围）

响应时间：＜25mS

环境温度：-25~60°C

湿度范围：0~90%RH（无冷凝）

安装方式：DIN标准导规

重量：约100g

绝缘电阻：2100MQ/500VDC

绝缘强度：1500VAC/1min

订货注意事项

1. 机型代码（例如：MZR3027-1A）

2. 注明温度范围或电阻范围。

3. 默认输入为三线制，如需要二线制或4线制，请注明。

4. 其他特殊要求，请注明。
