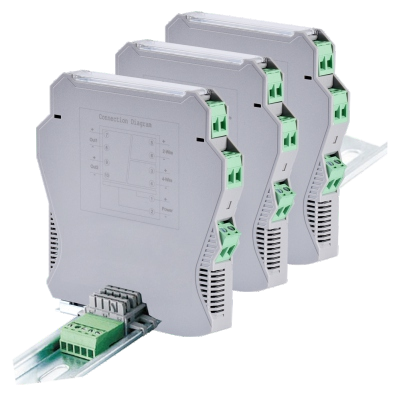

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

概述

通讯信号隔离器作用，将现场产生的RS-485数字信 号在现场和控制室双向通信，并给现场仪表提供电源。该 产品独立供电，电源、输入和输出三隔离。

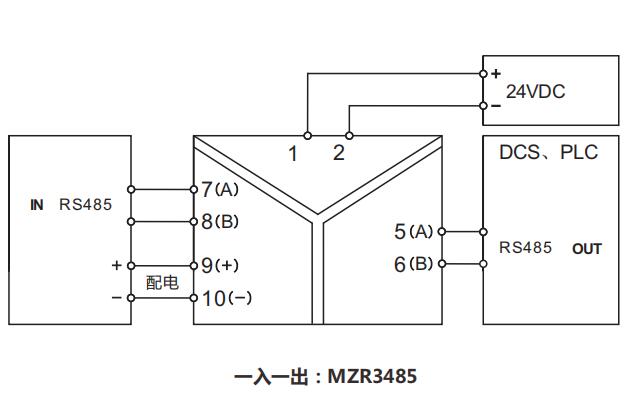

接线图

主要技术规格

端子：适合直径不超过2.5mm2的多芯或单芯电缆

安装：装在35mm标准导轨上，组件所处场合

安全区：环境温度限制：-20 ~ +60°C

湿度：0 ~ 90 % Rh（无）令凝）

输入规格：输入类型：RS-485数字信号；

信号电平规则：标准RS-485差分电平；

配电：订货时须指定；

输出形式：输出类型：RS-485数字信号；

信号电平规则：标准RS-485差分电平；

传输控制方式：半双工；

传输延时：￡10卩s;

信号传输率：￡56kbps;

绝缘强度：1500V AC, 1分钟（电源、输入、输出之间）；

绝缘电阻：＞100MQ；500V DC；

供电电压：20-35VDC

产品重量：约150g ;

工作环境温度：-25~ + 60。。

储存环境温度：-40~+80。。

环境温度范围：5~95%RH（无令凝）

相对湿度：10%~90%

防护等级：IP20

隔离能力：输入一输出一电源之间1.5KV，1min，50Hz

绝缘电阻：输入一输出一电源之间2100MQ/500VDC

电磁兼容性：符合GB/T 18268（IEC 61326-1）
