产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

1入2出。

给二、三线制变送器提供配电电源。

直流电流信号4~20mA隔离传输。

直流电源供电方式，带有LED电源指示灯。

拨插式接线端子,可以带电拨插。

35mm标准DIN导轨卡式安装。

产品结构

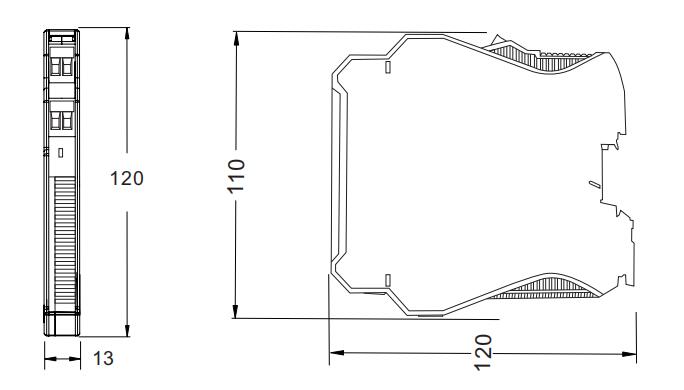

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

安装 . 端子接线

安装方式：

采用35mm标准DIN导轨卡式安装

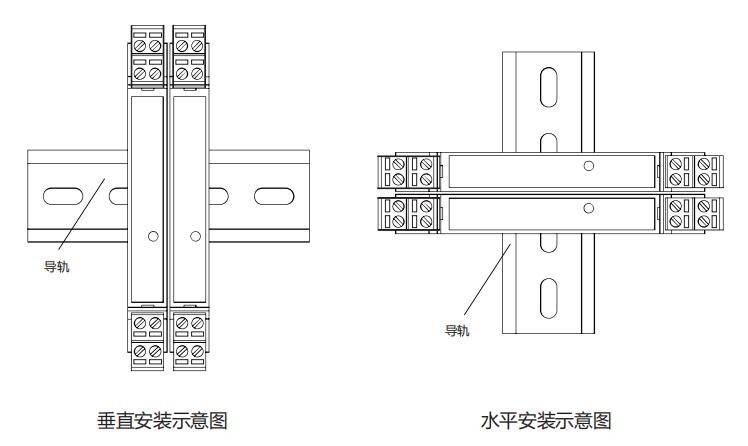

1.将仪表卡装在导轨上，根据实际需要可以才去垂直安装或水平安装形式。

2.安装时请注意卡位稳定、牢固。可以密集安装。

接线：

1.接线电缆采用截面为0.5~2.5mm2的单芯或者多芯电缆。

2.一字槽圆柱头M3螺丝拧紧连接，螺丝扭距0.8Nm以下。

3.接线端子使用的是可插式的接线插头端子。电缆连接时可以直接在已安装在导轨上的仪表 进行接线操作；也可以将接线插头端子从仪表上拔出，接好电缆后再插入与之相对应的端子 插座中。

安装

安装在安全场所, 并满足仪表技术规格所要求的环境条件。

仪表卡装在标准的 35mmDIN 导轨上 。导轨尺寸应符合标准号 为: GB/ T19334 - 2003的国家标准中 TH35-7.5型导轨的尺寸规 范。该标准等同于国际电工委员会IEC60715-1981的国际标准。 · 将仪表卡装在标准的导轨上，必须稳定牢固。 建议使用导轨

堵头防止仪表安装在导轨上滑动和安装不稳。

可以密集安装。

产品特点

内部电路全部功能模块化。

仪表外形卡装式结构，耐燃性材质机壳，厚度为 13mm，可密集安装，组合、拆卸方便。

拨插式接线端子,可以带电拨插。

功能：给现场仪表配电；信号隔离传输；信号转换； 信号多路分配。

通道数：一入二出。

供电方式：独立的直流电源供电；二线制供电。

匹配信号及现场仪表：

二、三线制变送器

直流电流/电压信号输入、输出

概述

信号隔离器对现场和控制室设备之间的标准信号进行隔 离传输，实际不同信号的相互转换 。 给二 、 三线制变送器提 供隔离的直流电源，并检测来自变送器的4 ~20mA电流信 号，经过隔离 、 抗干扰抑制等处理后 。 向控制系统或其他单 元组合仪表输出直流电流或电压信号 。 该隔离配电器采用直 流电源供电，输入-输出-电源各通道之间相互隔离 。 能抑制共 模 、 串模干扰 、 尖峰脉冲，使控制系统的信号传输更稳定可靠。

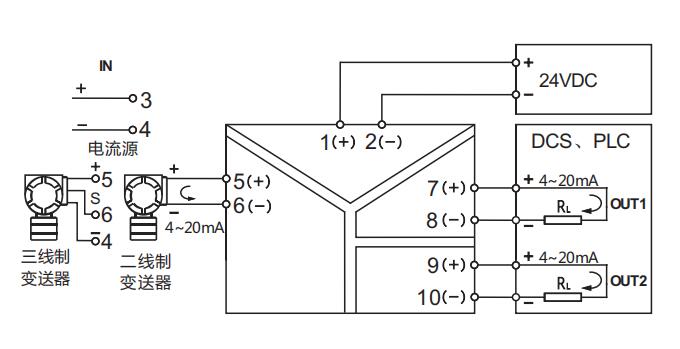

应用 . 端子接线

配合DCS/PLC等控制系统或其它单元组合仪表应用。

连接至控制系统：各款DCS/PLC的AI卡，接收电流或电压信号。

适合于连接的现场设备：二、三、四线制变送器。

安装与端子接线：35mm的标准DIN导轨卡式安装；接线电缆采用截面为0.5~2.5mm 2 的单芯或者多芯电缆，一字槽圆柱头M3螺丝拧紧连接。

主要技术规格

为变送器供电： 供电范围：18~28VDC

短路电流：≤30mADC

输入阻抗： 输入电阻：内置输入电阻

输入电阻≤100Ω

输入为电压时≥500KΩ

输出负载： 允许负载电阻： 输出为4~20mADC时≤550Ω

电源参数： 供电电压： 24VDC±10%

(最大范围： 20~30VDC)

功耗(供电为24VDC)： ≤1.5W(一进二出)

传输精度： 0.1% F·S

温度漂移：±50ppm/℃

电源变动影响：±0.05%(允许电压范围)

响应时间：≤25mS

环境温度：-25~60℃

湿度范围： 0~90%RH(无冷凝)

安装方式： DIN标准导规

重量：约100g

绝缘电阻：≥100MΩ/500VDC

绝缘强度：1500VAC/1min
