产品外形尺寸：(长×高×宽)：110mm×120mm×13mm
1入1出。
热电偶输入。
4~20mA输出。
设置有USB接口，与计算机连接，可在线组态设置。
拨插式接线端子，可以带电拨插。
产品结构

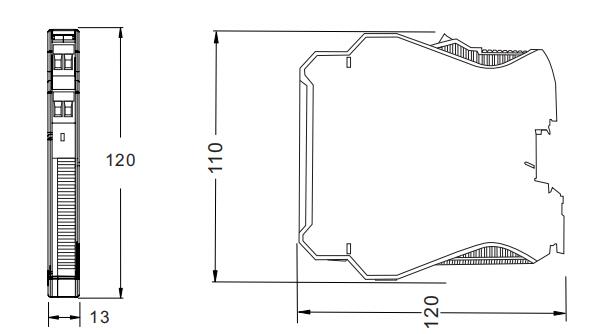

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm
安装 . 端子接线
安装 方式：
采用35mm标准DIN导轨卡式安装

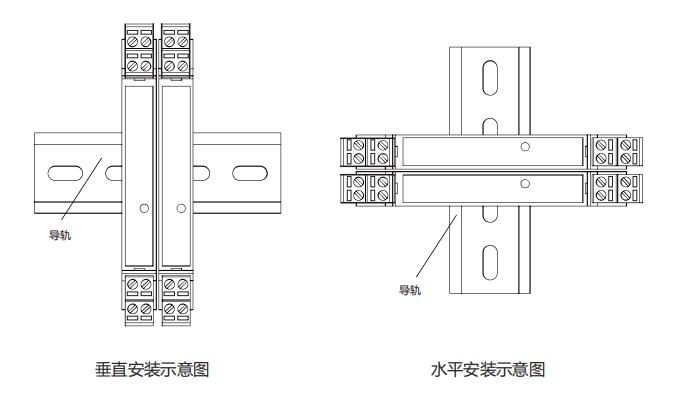

1.将仪表卡装在导轨上，根据实际需要可以才去垂直安装或水平安装形式。
2.安装时请注意卡位稳定、牢固。可以密集安装。
接线：
1.接线电缆采用截面为0.5~2.5mm2 的单芯或者多芯电缆。
2.一字槽圆柱头M3螺丝拧紧连接，螺丝扭距0.8Nm以下。
3.接线端子使用的是可插式的接线插头端子。电缆连接时可以直接在已安装在导轨上的仪表 进行接线操作；也可以将接线插头端子从仪表上拔出，接好电缆后再插入与之相对应的端子 插座中。
安装:
安装在安全场所, 并满足仪表技术规格所要求的环境条件。
仪表卡装在标准的 35mmDIN 导轨上 。导轨尺寸应符合标准号 为: GB/ T19334 - 2003的国家标准中 TH35-7.5型导轨的尺寸规 范。该标准等同于国际电工委员会IEC60715-1981的国际标准。 · 将仪表卡装在标准的导轨上，必须稳定牢固。 建议使用导轨
堵头防止仪表安装在导轨上滑动和安装不稳。
可以密集安装。
产品特点
热电偶输入。
仪表外形卡装式结构，耐燃性材质机壳，厚度为 13mm，可密集安装，组合、拆卸方便。
拨插式接线端子,可以带电拨插。
4~20mA输出。
通道数：一入一出。
设置有USB接口，与计算机连接，可在线组态设置。
概述
热电偶温度变送器将热电偶温度传感器信号转换成 DC4 ~20mA或其他信号 。 输入 、 输出 、 电源之间相互隔离，有自 动冷端补偿功能。
应用 . 端子接线
配合DCS/PLC等控制系统或其它单元组合仪表应用。

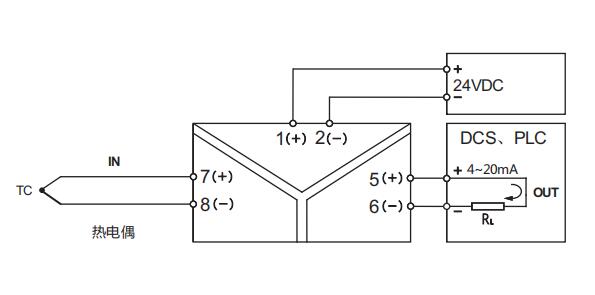

连接至控制系统：各款DCS/PLC的AI卡，接收热电偶信号。
安装与端子接线：35mm的标准DIN导轨卡式安装；接线电缆采用截面为0.5~2.5mm 2 的单芯或者多芯电缆，一字槽圆柱头M3螺丝拧紧连接。
主要技术规格
输入规格： 热电偶： K、 J、 E、 T、 N、 R、 S、 B、钨铼等
(其他温度传感器可定制)
量程：热电偶的任意量程。 电压型传感器， 3mV以上。
输入电阻： 500KΩ以上
熔断检测电流： 0.1μA
冷端补偿：自动 冷端补偿范围：-25~60℃
冷端补偿误差：±1.0℃
允许负载电阻： 输出为电流时 DC4~20mA ，第一路输出≤500Ω 第二路输出≤500Ω
DC0~10mA ，第一路输出≤1000Ω 第二路输出≤1000Ω
输出为电压时 允许负载电阻：≥10KΩ
电源参数： 供电电压： 24VDC±10% (最大范围： 18~35VDC) 功耗(供电为24VDC)： ≤1.5W(一进一出)
传输精度： 0.1% F·S 温度漂移：±50ppm/℃ | ≤2.0W(一进二出) |
电源变动影响：±0.05%(允许电压范围)
传感器熔断处理：输出为最大电流或电压 故障指示灯闪烁
响应时间：≤200mS
环境温度：-25~60℃
湿度范围： 0~90%RH(无冷凝)
安装方式： DIN标准导规
重量：约100g
绝缘电阻：≥100MΩ/500VDC
绝缘强度： 1500VAC/1min
