产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

1入2出。

热电偶输入。

4~20mA输出。

设置有USB接口，与计算机连接，可在线组态设置。

拨插式接线端子，可以带电拨插。

产品结构

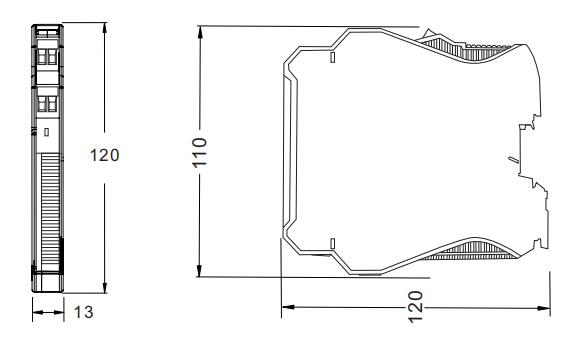

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

安装 . 端子接线

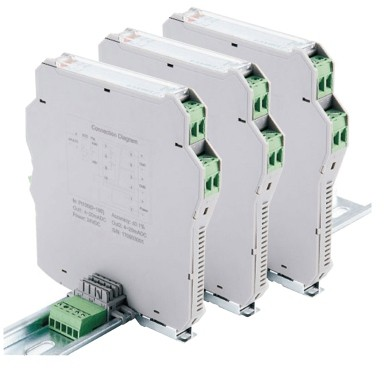

安装方式：

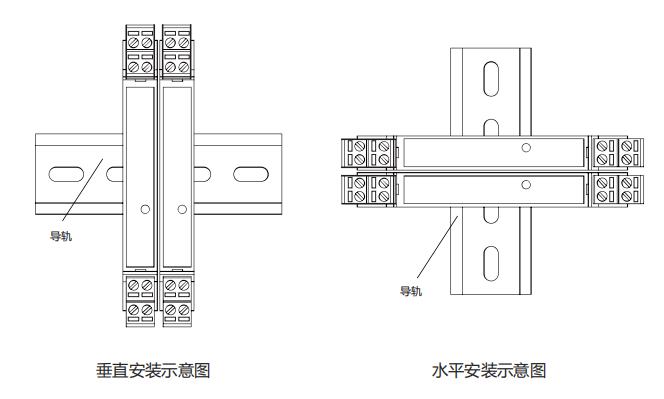

1.采用35mm标准DIN导轨卡式安装 1.将仪表卡装在导轨上，根据实际需要可以才去垂直安装或水平安装形式。

2.安装时请注意卡位稳定、牢固。

可以密集安装。

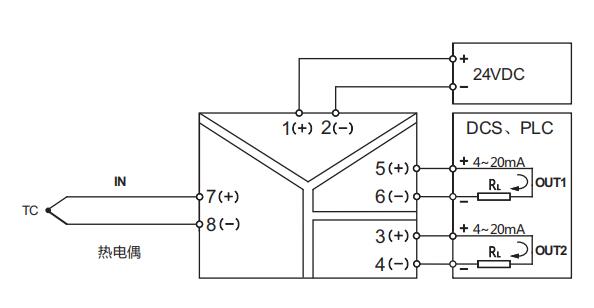

接线：

1. 接线电缆采用截面为0.5~2.5mm2 的单芯或者多芯电缆。

2.一字槽圆柱头M3螺丝拧紧连接，螺丝扭距0.8Nm以下。

3.接线端子使用的是可插式的接线插头端子。电缆连接时可以直接在已安装在导轨上的仪表进行接线操作；也可以将接线插头端子从仪表上拔出，接好电缆后再插入与之相对应的端子插座中。

安装:

安装在安全场所, 并满足仪表技术规格所要求的环境条件。仪表卡装在标准的 35mmDIN 导轨上 。导轨尺寸应符合标准号

为: GB/ T19334 - 2003的国家标准中 TH35-7.5型导轨的尺寸规范。该标准等同于国际电工委员会IEC60715-1981的国际标准。

将仪表卡装在标准的导轨上，必须稳定牢固。 建议使用导轨堵头防止仪表安装在导轨上滑动和安装不稳。

可以密集安装。

产品特点

热电偶输入。

仪表外形卡装式结构，耐燃性材质机壳，厚度为13mm，可密集安装，组合、拆卸方便。

拨插式接线端子,可以带电拨插。

4~20mA输出。

通道数：一入二出。

设置有USB接口，与计算机连接，可在线组态设置。

概述

热电偶温度变送器将热电偶温度传感器信号转换成DC4~20mA或其他信号。输入、输出、电源之间相互隔离，有自动冷端补偿功能。

应用 . 端子接线

配合DCS/PLC等控制系统或其它单元组合仪表应用。

连接至控制系统：各款DCS/PLC的AI卡，接收热电偶信号。

安装与端子接线：35mm的标准DIN导轨卡式安装；接线电缆采用截面为0.5~2.5mm 2的单芯或者多芯电缆，一字槽圆柱头M3螺丝拧紧连接。

主要技术规格

输入规格： 热电偶：K、J、E、T、N、R、S、B、钨铼等(其他温度传感器可定制)

量程：热电偶的任意量程。电压型传感器，3mV以上。 输入电阻：500KΩ以上

熔断检测电流：0.1μA

冷端补偿：自动 冷端补偿范围：-25~60℃

冷端补偿误差：±1.0℃

允许负载电阻：输出为电流时 DC4~20mA，第一路输出≤500Ω

第二路输出≤500Ω

DC0~10mA，第一路输出≤1000Ω

第二路输出≤1000Ω 输出为电压时 允许负载电阻：≥10KΩ

电源参数： 供电电压：24VDC±10% (最大范围：18~35VDC) 功耗(供电为24VDC)： ≤2.0W(一进二出)

传输精度：0.1% F·S

温度漂移：±50ppm/℃

电源变动影响：±0.05%(允许电压范围)

传感器熔断处理：输出为最大电流或电压故障指示灯闪烁 响应时间：≤200mS

环境温度：-25~60℃

湿度范围：0~90%RH(无冷凝) 安装方式：DIN标准导规

重量：约100g

绝缘电阻：≥100MΩ/500VDC 绝缘强度：1500VAC/1min
