产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

1入2出。

热电阻输入。

4~20mA输出。

设置有USB接口，与计算机连接，可在线组态设置。

拨插式接线端子，可以带电拨插。

产品结构

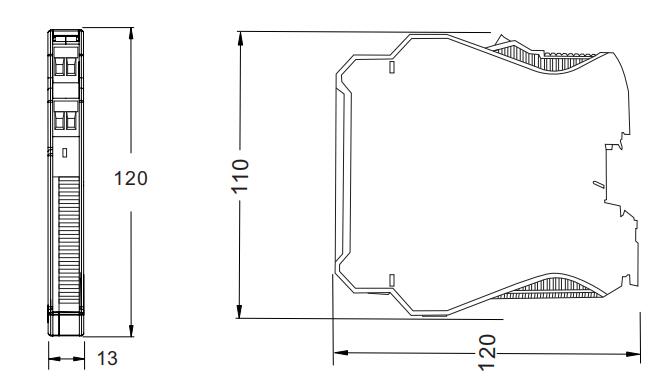

产品外形尺寸：(长×高×宽)：110mm×120mm×13mm

安装 . 端子接线

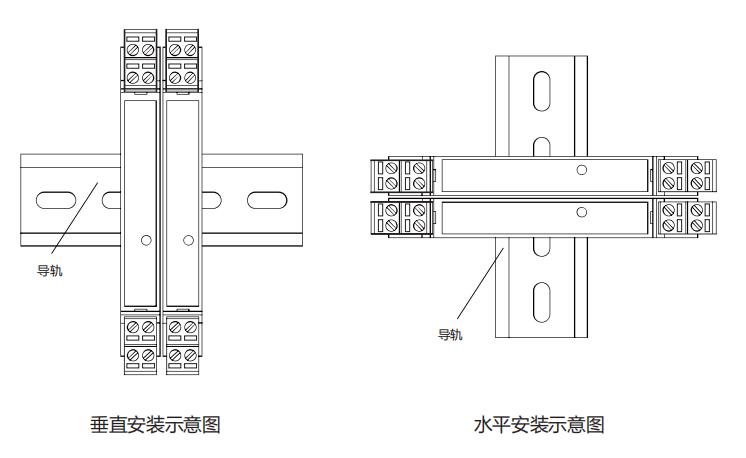

安装方式：

采用35mm标准DIN导轨卡式安装

1.将仪表卡装在导轨上，根据实际需要可以才去垂直安装或水平安装形式。

2.安装时请注意卡位稳定、牢固。可以密集安装。

接线：

1.接线电缆采用截面为0.5~2.5mm2 的单芯或者多芯电缆。

2.一字槽圆柱头M3螺丝拧紧连接，螺丝扭距0.8Nm以下。

3.接线端子使用的是可插式的接线插头端子。电缆连接时可以直接在已安装在导轨上的仪表 进行接线操作；也可以将接线插头端子从仪表上拔出，接好电缆后再插入与之相对应的端子 插座中。

安装

安装在安全场所, 并满足仪表技术规格所要求的环境条件。

仪表卡装在标准的 35mmDIN 导轨上 。导轨尺寸应符合标准号 为: GB/ T19334 - 2003的国家标准中 TH35-7.5型导轨的尺寸规 范。该标准等同于国际电工委员会IEC60715-1981的国际标准。 · 将仪表卡装在标准的导轨上，必须稳定牢固。 建议使用导轨

堵头防止仪表安装在导轨上滑动和安装不稳。

可以密集安装。

产品特点

● 热电阻输入。

● 仪表外形卡装式结构，耐燃性材质机壳，厚度为 13mm，可密集安装，组合、拆卸方便。

● 拨插式接线端子,可以带电拨插。

● 4~20mA输出。

● 通道数：一入二出。

● 设置有USB接口，与计算机连接，可在线组态设置。

概述

热电阻温度变送器将热电阻温度传感器信号转换成 DC4 ~20mA或其他信号 。 输入 、 输出 、 电源之间相互隔 离 。 二 、 三线制热电阻均可输入。

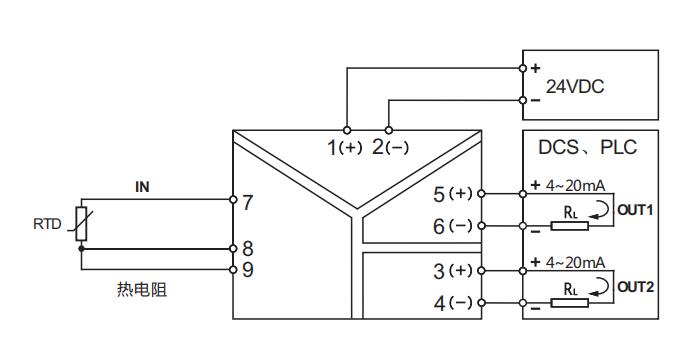

应用 . 端子接线

配合DCS/PLC等控制系统或其它单元组合仪表应用。

连接至控制系统：各款DCS/PLC的AI卡，接收热电阻信号。

安装与端子接线：35mm的标准DIN导轨卡式安装；接线电缆采用截面为0.5~2.5mm 2 的单芯或者多芯电缆，一字槽圆柱头M3螺丝拧紧连接。

主要技术规格

输入规格： 热电阻： Pt100、 Ni1000、 Cu50、 Cu100等

(二、三、线热电阻)需要四线制请特殊注明

其他电阻：远传电阻等

量程：热电阻的任意量程。

激励电流： 0.2mA

引线电阻： 0~20Ω

允许负载电阻：输出为电流时 DC4~20mA，

第一路输出≤500Ω

第二路输出≤500Ω

DC0~10mA ，第一路输出≤1000Ω 第二路输出≤1000Ω

输出为电压时 允许负载电阻：≥10KΩ

电源参数： 供电电压： 24VDC±10%

(最大范围： 18~35VDC)

功耗(供电为24VDC)： ≤2.0W(一进二出)

传输精度： 0.1% F·S

温度漂移： ±50ppm/℃

电源变动影响： ±0.05%(允许电压范围)

引线电阻影响： ±0.015%/Ω

传感器熔断处理： 输出为最大电流或电压 故障指示灯闪烁 响应时间： ≤200mS

环境温度： -25~60℃

湿度范围： 0~90%RH(无冷凝)

安装方式： DIN标准导规

重量：约100g

绝缘电阻： ≥100MΩ/500VDC

绝缘强度： 1500VAC/1min
