一、 产品概述
MZR-JY-03-1绝缘检测仪主要应用于充电桩直流母线绝缘检测；该绝缘仪采用非平衡电桥检测原理，对母线绝缘进行实时监测。现阶段电动汽车行业快速发展，充电桩成为当前必不可少的配套设施，为迎合当前充电桩的电气安全需求，我公司特此研发了该款绝缘仪，与充电桩完美结合，为客户提供最优的绝缘解决方案。
1.1产品功能及特点
体积小，安装方便；
直流母线最高检测电压1000VDC；
绝缘电阻检测最高可达2MΩ；
可设定1级报警、2级报警电阻阀值；
内部带有继电器，可将绝缘仪内部平衡电阻与直流母线断开；
提供1路继电器+接点输出；
1路全隔离RS485串品通讯接口，标准MODBUS RTU通讯协议；
供电方式：80～350VDC或80～250VAC交直流通用
具有Bootloader串口烧录功能，方便软件升级。
二、 技术参数
2.1产品参数
项目 | 参数指标 | 精度 | 备注 |
母线电压测量范围 | 0~1000VDC | 0.2% | |
电阻测量范围 | 0~500KΩ | 5% | |
500~2000KΩ | 10% | |
最大检测电阻范围 | 10 KΩ~2MΩ可设定 | | 默认：1MΩ |
1级报警电阻阀值 | 10~1000KΩ可设定 | | 默认:30KΩ |
2级报警电阻阀值 | 10~1000KΩ可设定 | | 默认:200KΩ |
1级报警恢复电阻 | 10~1000KΩ可设定 | | 默认:36KΩ |
2级报警恢复电阻 | 10~1000KΩ可设定 | | 默认:240KΩ |
绝缘报警时间 | 16s | | 分布电容≤1uF |
串口参数 | 校验位:奇/偶/无校验可设定 | | 默认：无校验 |
波特率: 2400/4800/9600/19200bps可设定 | | 默认:9600bps |
工作电源 | 80~350VDC或80~250VAC | | 功耗≤3W |
工作环境 | 工作温度：-20~65°C | | 无凝霜 |
存储温度：-40~85°C | | 无凝霜 |
70~106Kpa | | |
表1：产品参数表
三、 产品外形、安装尺寸

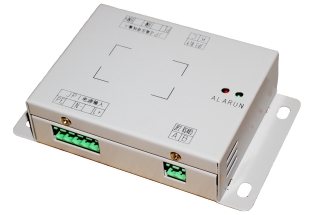

3.1产品实物图
图1：产品实物图

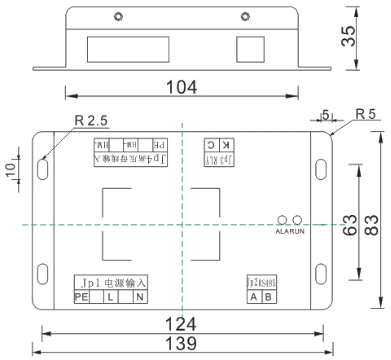

3.2产品尺寸图
图2：产品尺寸图(单位：mm)
